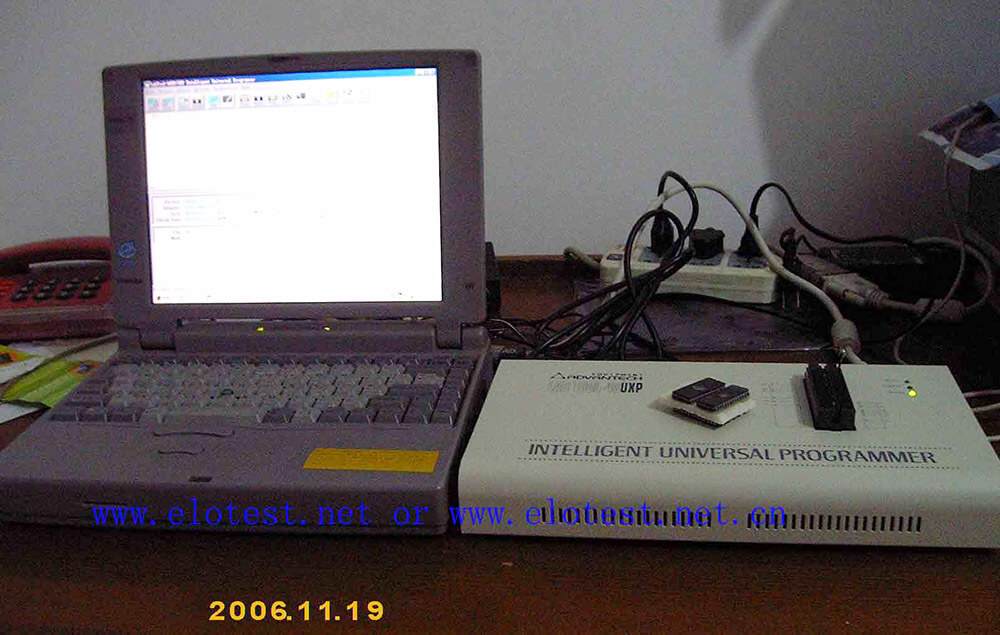

LABTOOL-48UXP智能万用编程器

介绍：

新的LABTOOL-48UXP智能万用编程器与原LABTOOL-48相比具有以下优点:

1)　 对高密度存储器芯片LABTOOL-48UXP有双倍速度和工作能力 FLASH存储器的密度越来越高,通常用现在的编程器编程一块128M bit FLASH芯片需要0到15分钟, 这会使用户失去耐心.而LABTOOL-48UXP 提供了0.5MB/sec的编程速度, 所以编程一块128M bit FLASH芯片只需要不到5分钟的时间.

下面是 LabTool-48 和 LabTool-48UXP 编程速度的对比数据:

　　　　　 　LT-48编程器 　　　　LT-48UXP编程器

查空 　　　59sec 　　　　　　　　19sec

编程 　　　140sec　　　　　　　 58sec

校验　　　 62sec　　　　　　　　 32sec

总计　　　 261sec　　　　　　　 109sec (快2.4 倍)

2) 　支持 Win98/95/2000, NT 和 WinXP操作系统 Microsoft把PC操作系统从Win2000升级到WinXP, 但是因为硬件设计的限制LabTool-48不支持WinXP,为了支持未来Microsoft发布的操作系统, 需要新的硬体设计来延长产品的寿命周期这导致了LabTool-48UXP产生.

3) 　LabTool-48UXP 支持所有现在 LabTool-48 支持的芯片和新的芯片因为LabTool-48源代码的可移植性,所有LabTool-48支持的芯片已移植到LabTool-48UXP,推出LabTool-48UXP后所支持的芯片的总数将超过 5000种,而且将来会使LabTool-48UXP支持更多新型号的芯片,由于资源所限我们须淘汰LabTool-48.而仅保持LabTool-48UXP软件的更新,这意味着增加LabTool-48UXP对新的芯片的支持, 在LabTool-48淘汰后的一年内只做有限的软件更新和修正.

4)　 序列号控制防止软件的非法使用LabTool-48UXP的firmware内有序列号执行LabTool-48UXP软件,编程器的序列号也会显示出来,能有效地防止仿冒.

LabTool-48UXP智能万用编程器特点:

高速USB接口 + 带自动切换电源的打印接口.

支持5V和3.3V低电压芯片, 通过低电压适配器支持1.8V的芯片.

少于2秒/兆位编程速度,对于高密度flash存储器芯片.

DIL芯片最大48脚无需适配器.

48脚通用引脚驱动器电流限制自动感应/用统计报告自编程/连续性检查.

44-pin PLCC/ QFP/ TQFP/PSOP and 40/48 TSOP通用适配器.

支持Windows95/98, Windows2000, windowsXP和NT.

自动EPROM/Flash ID 查找.存储器/P芯片连载.存储器缓冲高/低字节交换.项目文件保存/载入功能.用户可选校验一次或两次Vcc电压.自动文件格式检查和转换.用户可改变编程参数.提供所有适配器的引脚转换表.3年保修,以及通过互联网免费升级软件.

LabTool-48UXP通用引脚驱动器:每个引脚可以提供四种不同的电压地, 它可以设置为带拉高/拉低的TTL高/低电平, 高速时钟和高阻这样先进的引脚设计无需适配器即可对任何DIL最大48pin的芯片进行编程.

无以伦比的编程速度:LabTool-48UXP的智能特性把系统的速度减少到最低,LabTool-48UXP在编程高密度,可以在60秒内编程一片Intel 32 M bit flash芯片.能更快地编程现在的高密度数兆位的存储器芯片.

技术创新性能领先:芯片插入和接触检查无错误!在编程每个芯片前LabTool-48UXP执行芯片插入和接触检查,LabTool-48UXP可以检查不良的引脚接触,芯片插反或放错位置.这一功能防止因操作者的错误造成的昂贵的芯片的损失.EPROM和Flash存储器ID检测和查找.很多EPROM和Flash存储器有嵌入的芯片ID和生产厂家ID. LabTool-48UXP可以通过按热键读取芯片的ID检测ID并同它的数据库比较来决定芯片的正确生产厂家和产品编号,对于二手芯片和意外(或有意)地被擦除厂家和产品编号的芯片.这个特点特别有用(这一功能仅适用于28 pin 或 32 pin EPROM 和Flash).

自动感应和自编程:为了满足大规模生产的要求LabTool-48UXP在硬件和软件中采用了新的专利技术进入量产模式后,生产线上的操作人员把一片芯片插入ZIF插座,LabTool-48UXP上的一个LED提示芯片已编程完毕,操作人员只需拿走芯片换上一片新的无需正式的培训.增加了灵活性并节省时间和费用.并且,LabTool-48UXP的自动感应特性保证芯片被正确地插入后,才自动编程芯片.而且,在量产模式中系统键盘被自动禁止,以防止操作人员不注意地操作错误.

项目文件保存和载入:用户可以创建和保存一个包含芯片选项缓冲数据和所有编程设置选项的项目文件, 项目文件可以任何时候调用而不用再作设置, 你的设计文件可以方便地交给生产部门.

序列号功能:如果你的存储器芯片需要带有不同增量顺序和初始值的单独的序列号,LabTool-48UXP有自动增量的功能.每次插入一片新的芯片就使缓冲中的序列号增加,这就节省了时间和金钱.

用户可选校验电压, 一次或两次校验:编程芯片后LabTool-48UXP让你选择校验电压, 例如, Vcc, Vcc 5%, Vcc10%. Vcc 电压可以是 2.0V 到 6.5V 这个特性确保你的芯片已被正确编程,防止因编程错误导致编程失败并保存数据.通过不同的转换器支持非DIL芯片.LabTool-48UXP的通用引脚驱动器使它无需DIL-to-DIL适配器,就能编程所有48-pin DIL芯片.包括所有的单片机.然而除了DIL封装有许多不同的封装，例如PLCC, SOP, TSOP, QFP和SDIP我们开发了100多种不同的适配器以支持这些特殊封装的芯片.

通用 44-pin PLCC, QFP, PSOP 和 TQFP 适配器支持 44-pin 的芯片:LabTool-48UXP的通用引脚驱动器,使你能支持所有44-pin的芯片如 EPLD,EPROM, Flash, EPLD和单片机,只需一个 44-pin的通用适配器.这就不需要购买多个适配器也就节省了金钱.而且, 48 pin 以内的不同封装的芯片只需一个适配器.

低电压芯片的支持:LabTool-48UXP支持2.0V - 5.0V逻辑电平输入/输出, 并能提供2.0V - 21V模拟电压(如 VCC)支持低于2.7V的低电压芯片.如通过低电压适配器支持1.8V.

芯片规格:插座和引脚驱动器48-pin DIL/ ZIF 插座 8pin - 48pin 300/ 600-mil芯片.四个八位精度DACs for Vcc, Vpp1, Vpp2 and Vpp3 软件可调上升时间和电流限制保护.逻辑驱动器支持所有48 pin 2.0V-5V 上拉/下拉或高阻.

支持的芯片有: 存储器PROM, EPROM, EEPROM, Flash, Serial PROM, NVRAM. 逻辑芯片PAL, GAL, CEPAL, PEEL, CDLD, EPLD.其他OTP/Flash 单片机等.

对芯片的操作:可读, 查空, 芯片插入/接触检查, 校验, 校验和, EPROM ID 检查, 比较, 擦除, 功能测试, 编程, 存储器保护, 芯片设置设定, 编辑缓冲, 量产模式, 修改向量, 连载, 高/低字节缓冲交换, 缓冲查找.PLD 向量测试器,支持 JEDEC 测试向量最大48pin.上升时间2500V/usec.

文件格式转换: JEDEC, POF, Binary, Intel HEX, Intel EXT HEX, Motorola S, HP 64000ABS, Straight Hex TEKTRONIC Hex, 自动检查和转换.

PC系统的要求: 操作系统Windows 95/98, Win 2000, Windows XP 或 Windows NT, 处理器: 386 以上. 最少8MB RAM , 建议32MB RAM 硬盘剩余空间 16 MB. EPP 模式的并口. CD ROM 驱动器.

工作电源:100-240V-AC,自动切换. 频率范围:47-63Hz. 功耗:25W. 工作温度:5-45 (41-113℉). CE & LVD 认证. 重1.8KG.
