检修检测用多功能电源插座

     在检查和修理电子仪器设备时．维修人员为了解和掌握电源电压、通电状况、仪器设备的消耗电能及漏电等情况，往往是使用万用表、兆欧表、钳形表等去测量.如果这些数据需要断续或连续获取时，那么就要间接地、反复地测量，这即不方便．也使检修工作的时间加长,而且在操作中稍有不慎，还伴有触电的危险。
     本项研制的目的是提供一种结构简单，体积轻小，造价低廉，使用方便的检修检测用多功能电源插座。解决了在检查中，不致使时间消耗在频繁的测试之中，在不拆动待检仪器的任何部件，不影响供电电压的情况下，对检修过程中需要掌握的有关数据：电源电压、待检仪器的耗电量、漏电情况均能连续直接的显示出。同时，也消除了使用其它电表进行测量时．所伴随的触电危险。

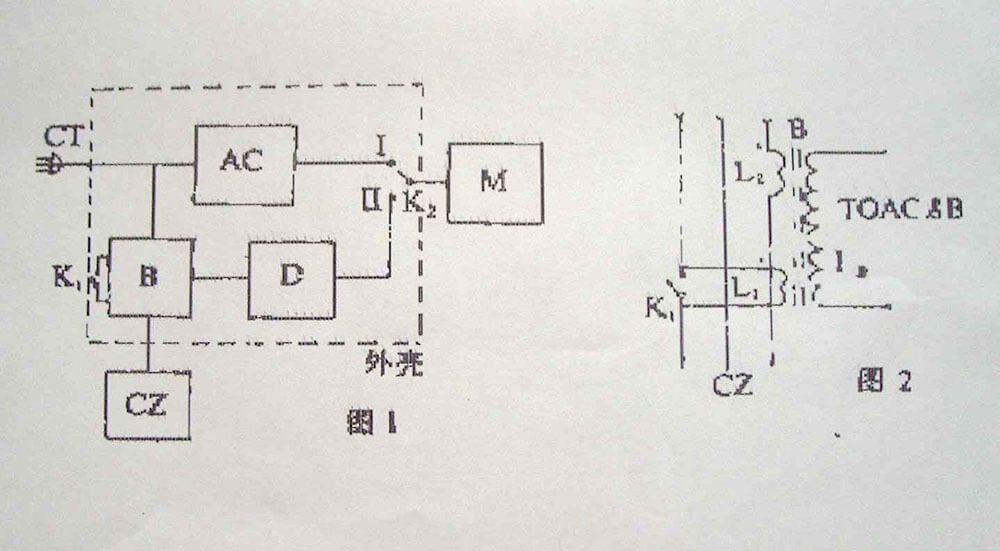

     本装置的工作原理是这样的(见图1)．由电源插头CT将交流电源引入本装置内，此时将点燃经限流电阻的氖灯管，以示接通电源。这时当切换开关K。在I档时．电表M 将指示出交流电源的电压值。切换开关K 如在II挡时，指示电表M 则指示出来源于检测电路D的电信号．这个电信号又分为二部分。如插座CZ(二孔或三孔插座中)接通待检仪器，开关K 闭合(接通)时，电表M示值为待检仪器的功率消耗值，此值是由仪器的工作电流正比得出的。若开关K-在断开(没接通)时，电表M则反应的是待检仪器的漏电情况，不过在检测漏电情况时，一定要在本装置的插头CT的接地端与地线良好地接通下进行.

检测变压器B是本装置的核心，它是检测待检仪器功率值和漏电情况的关键部件。检测变压器B是由对称的二组电流线圈及一组电压线圈组成．其铁心采用的是罐形铁氧体磁芯。电压线圈(L3)，采用直径为0.03～0.06毫米的漆包线，在支架中绕2000匝即可。电流线圈是采用两根芯线直径为0.4～0.6毫米的塑料导线绕制，圈数各为2匝．两线圈应对称绕制，否则会影响测量的有关数据.作为电流线圈的L1和L2,在电路中的连接，应接引出线的标志(见图2中带标志的为同名端)进行连接．不得弄错。
     检测变压器的工作原理为：当开关K 闭合时，则说明电流线圈L1已被短路，在回路中将没有起作用，待检仪器的工作电流仅是通过电流线圈L2中．这时在电压线圈L3两端将感应有一交变的电压,它经过检测电路的整流和滤波后．由指示电表M示出仪器的工作电流，从而正比出仪器的功率消耗值.如果开关K 断开．那么仪器的工作电流也将同时通过电流线圈L1中．不过流入的电流方向与电流线圈L2中的流入方向正好相反，因大小相等，所以它们是相互抵消了，此时电表M 没有指示读数。只有当待检仪器有漏电现象时，电流线圈L1和L2的流过电流之间将有一个差值(此值为漏电电流)，这个电流只流过与相线连接的L1(或L2)与地线之间。这样经电压线圈感应升压后，在电表M上即指示出一数值，此值将正比于仪器的漏电情况
      检测电路主要由一组倍压整流电路构成．这样可提高检测灵敏度。可使用一只可变电阻来调节与输出端电表M的对应关系，为适应不同量程的要求，可增加几个切换档．由电阻进行降压处理，例如：0～500瓦、0～1000瓦等档.
      交流电压指示电路由一整流桥经电阻或电容降压，它是直接取自交流电源两端的。为提高电表M的指示值的平稳，应加有一组电容滤波器。

指示电表M 可选择一只内阻为2.8kΩ，满刻度为100μA的直流电流表。当然也可选用一套数字显示电路，不过这样很显然，其造价将会提高.
      二孔和三孔插座的选择，应根据不同的要求而决定.还应注意有些进口仪器的电源插座要求是特殊的。插座容量的要求视待测仪器功率而定，如在测量仪器功率值为1000瓦的范围时，插座容量应能承受5安培的电流。
     本装置在电源引线中加有保险熔断丝，在除地线外的两根引线上各加一只保险丝,其作用是当待检仪器出现电源回路严重短路时，它将起到保险作用。在测量功率值最大为1000瓦时，保险丝取值也应为5安培。
     本电源插座的外壳可用塑料、电木等其它绝缘材料制成。
     使用检修检测用多功能电源插座时，要注意在插入二孔插座中的待检仪器，其外壳漏电时，指示电表将没有示值，这是因为待检仪器的外壳并没经过本电源插座接地，除非待检仪器的外壳本身已接入地线。在检查仪器漏电值的过程中，待检仪器的外壳．不论是自身接地，还是经本插座接地，对测量漏电值均无任何影响.
