brother LK3-B430E打结机X轴与Y轴电机驱动模块的代用

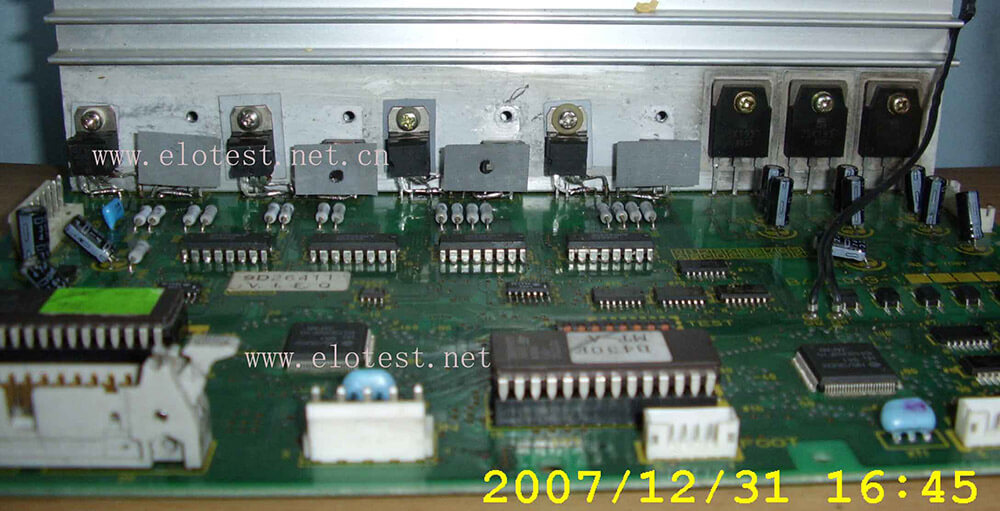

用于brother LK3-B430E打结机X轴与Y轴电机驱动的模块型号为SLA4390（见图1），每个电机由两个模块提供驱动，所以电路中需要四个SLA4390（见图2）。

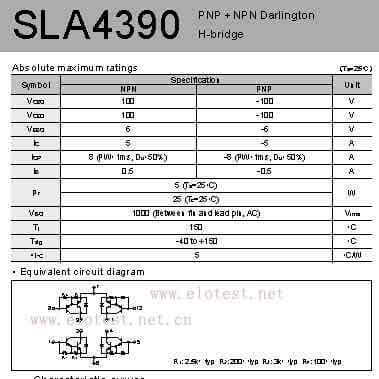

 从图1可知模块SLA4390是由4只达林顿三极管组成，其中两只NPN、两只PNP管。
    该模块因型号较老购置有难度、如买到价格也较高。为此给予代换,简述如下:

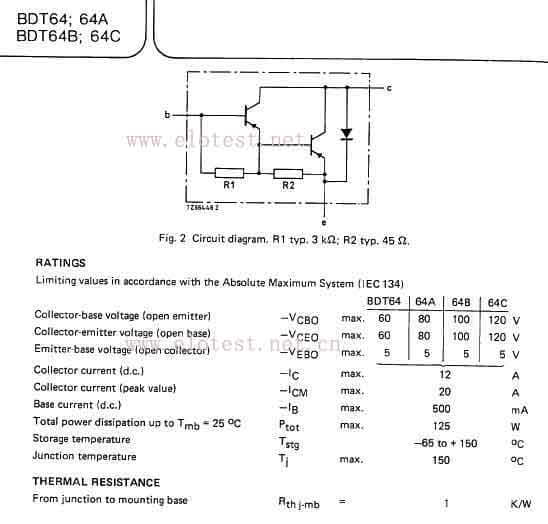

    由模块SLA4390内部图知达林顿三极管的主要参数为:集电极耐压100V,集电极电流5A（这些指标较低故模块易损坏）。现可用PNP达林顿BDT64C管（见图3），NPN达林顿BDT65C管（见图4）代换。这些三极管的集电极耐压为120V,集电极电流12A，从数据表对比看，除耐压、电流均大于模块外，其他参数也符合要求。

代替用三极管需要NPN、PNP型各8只计16个。安装与连线时注意它们的位置和正确跨线，原则为尽可能地与电路板上的焊盘越近越好。代换后的电路板见图5所示。
