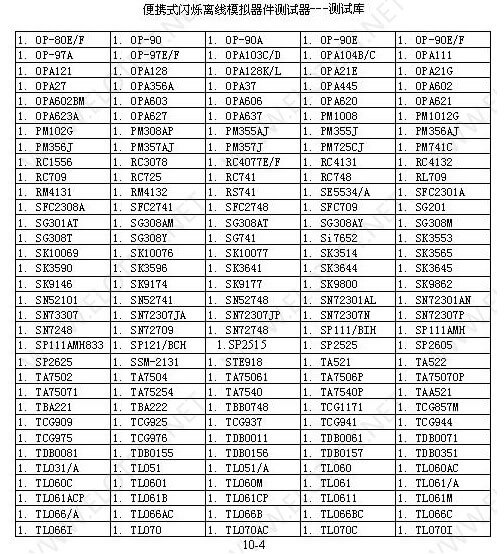

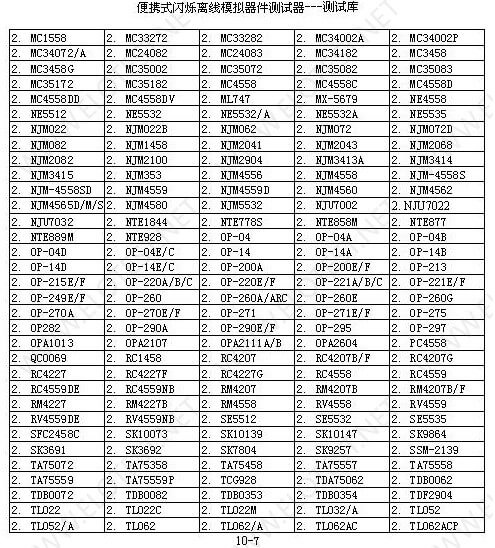

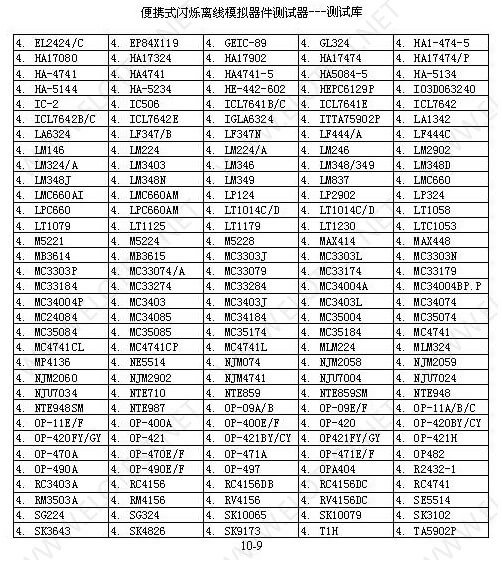

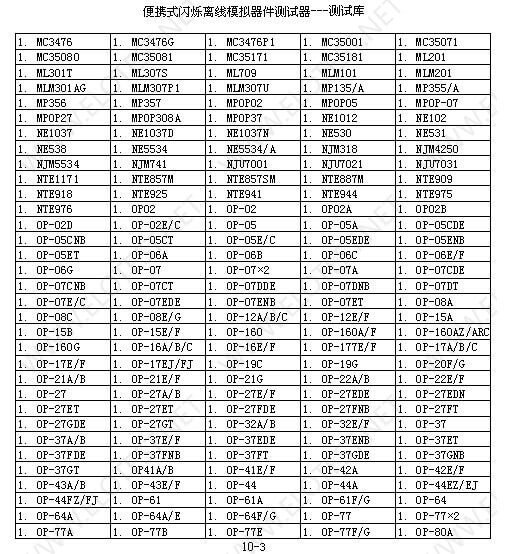

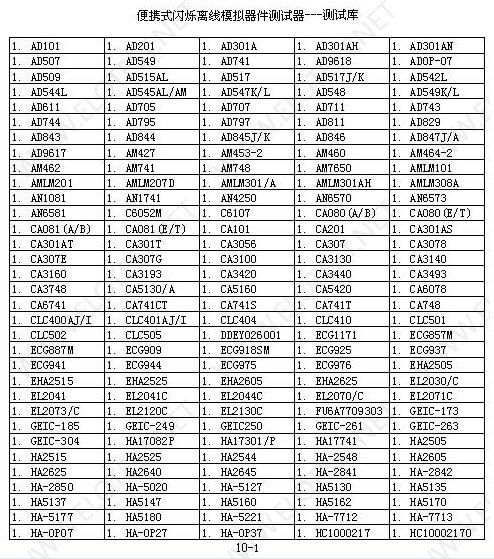

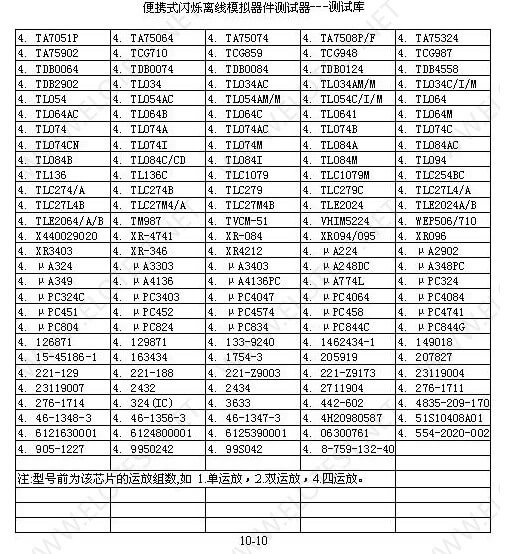

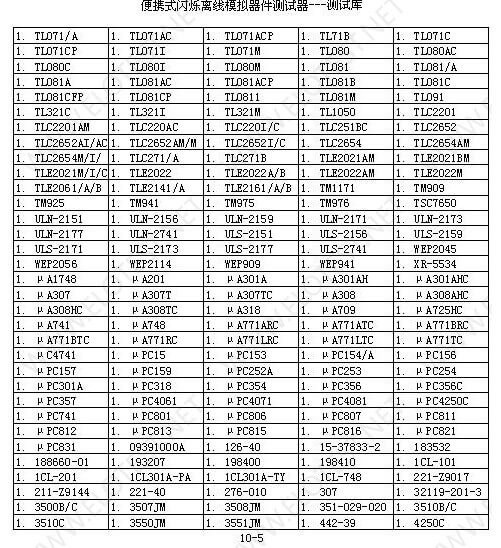

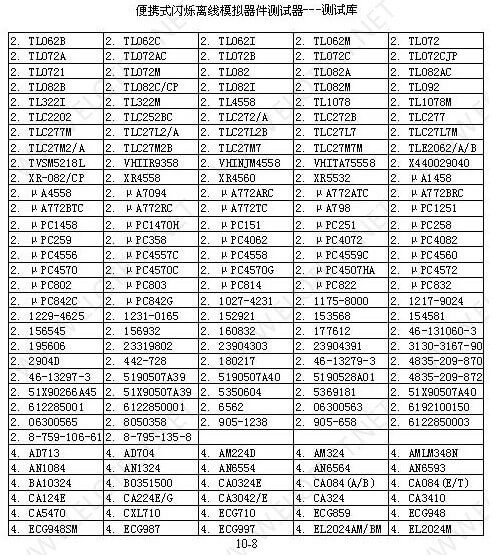

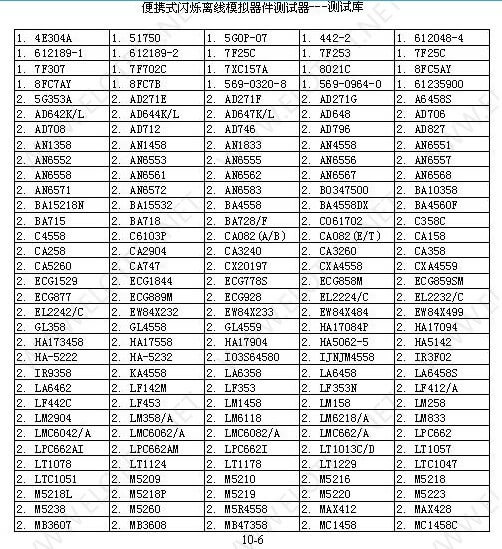

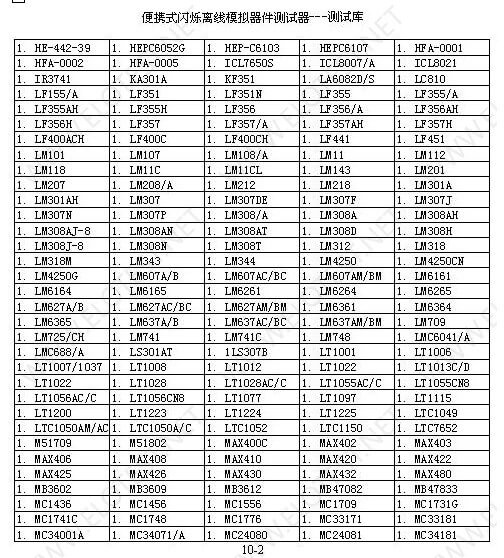

便携式闪烁离线模拟器件测试器测试库及实用检测两例
2007-8-6 15:42:11 • 经验分享 • 次阅读
本（便携式闪烁离线模拟器件测试器）的研制，是来源于维修的实践；也是模拟器件测试器（表）产品目前较贵。当然它也是为摆脱无图纸检测电路板的一实用的工具。本测试器操作极其简单，只需看明白可测器件的型号与对应的测试插座即可！测试结果也显而易见，由发光管的闪烁与发光就可判断被测元器件的功能好坏。本器体积小巧，携带方便；维修现场使用便利。非常省电，正常应用内置电池可使用一年以上。
测试器-实用检测两例:
1.USVI HUAN电源板
故障现象:无5V直流输出.
经查保险,整流桥,滤波电容器,开关管等无问题.怀疑UC3844--8P-IC有毛病.即拆下,由测试器离线检测-测试灯不闪亮.表明该芯片已坏! 更换一只UC3844,送电后直流输出有了,OK!板子修好喽.
2.CPD 5.12-15.2电控板
故障现象:电机转速不受控.
该电路板上除电阻器,电容器,二、三极管等及几只电位器外,板上还有三只LM741CN-8P-IC.经细测这些分离元件没有发现异常,故障归于三只芯片上了.查阅知LM741CN为8脚高增益单运算放大器,且本测试器可以检测.随即拆下芯片,经测量其中有一只输出信号测试灯不闪烁.将此芯片更换之,电控板上机试验,电机转速可以改变了!
